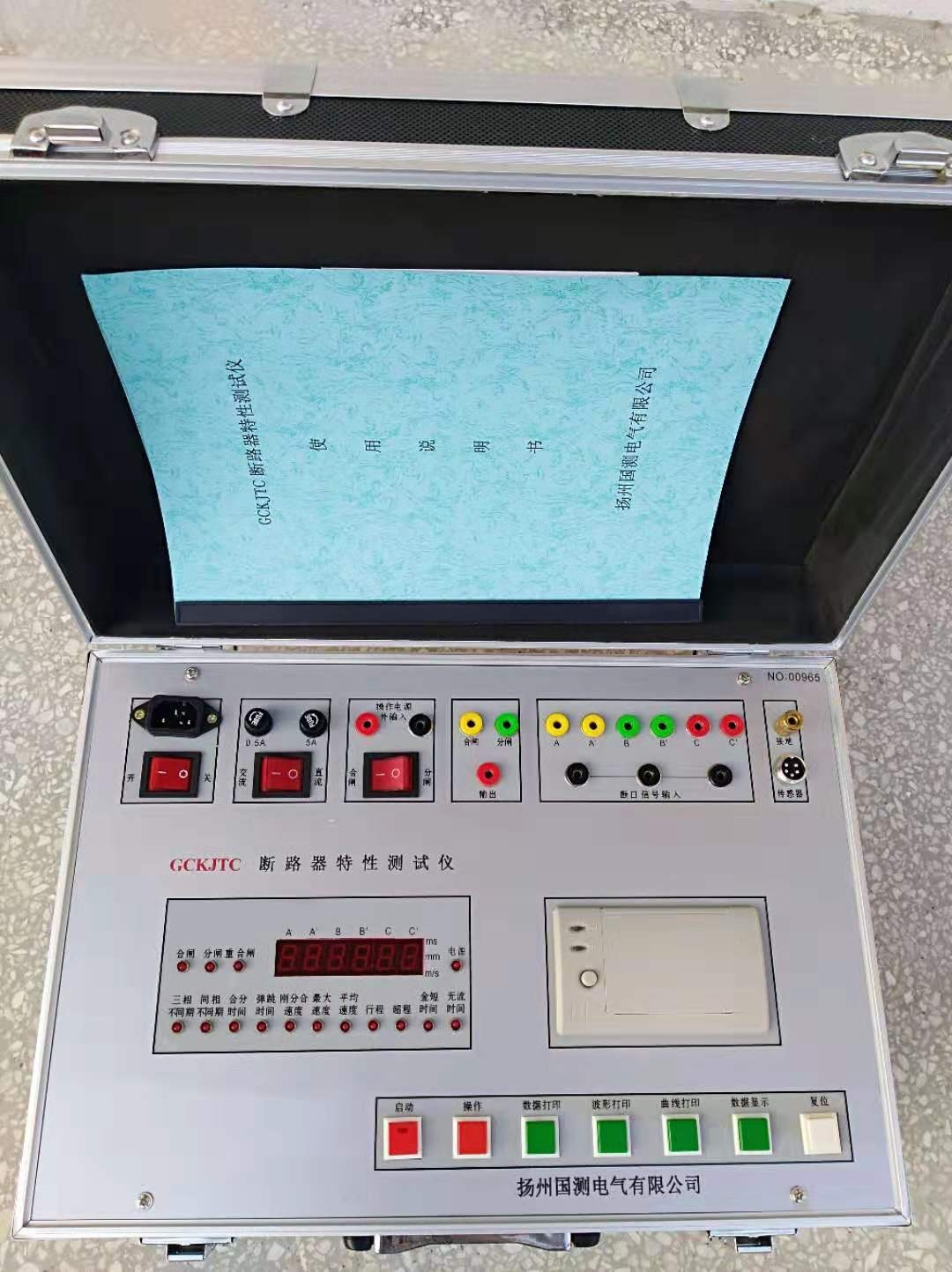

优质高压开关机械特性综合测试仪厂家特点

优质高压开关机械特性综合测试仪厂家特点

简要描述:

优质高压开关机械特性综合测试仪厂家特点
(1)可做电动操作和手动操作;
(2)适应220KV电压等级以内各种高压断路器的机械动特性测试;
(3)可实测行程和自定义行程;
(4)能够实现断路器的单合、单分、合分、重合,重分操作;

产品时间:2020-01-14

优质高压开关机械特性综合测试仪厂家特点

一、产品概述

高压断路器是电力系统中zui重要的控制设备之一。电网中高压断路器的运行数量zui多,运行条件和技术要求比较复杂,其运行可靠性不仅关系到高压断路器本身,而且影响到其它设备乃至整个电网。因此,对高压断路器的动特性进行测试是一项很重要的工作,但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点,为了解决这些问题,我公司开发了SWGKC-V高压开关机械特性综合测试仪。

二、优质高压开关机械特性综合测试仪厂家特点及主要功能

1、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2、超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。

3、通用式测速传感器,直线直线传感器,旋转传感器,安装极为方便、简捷。

4、开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

5、主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。

6、主机大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

7、中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

三、技术指标

1、产品技术参数

(1)使用环境

输入电源: 220V±10% 50Hz±10%

大气压力: 86~106kpa

温 度: -10~40℃

湿 度: ≦80%RH

(2)安全性能

绝缘电阻: >2MΩ

介电强度: 电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

(3)基本参数

a) 时 间: 量程 4000.0ms 分辩率0.1ms

误差 ①100ms以内 0.1ms±1个字

②100ms以上 0.1%±1个字

③同期

b) 速 度: 量程 20.00m/s 分辩率0.01m/s

误差 ①0-2m/s以内 ±0.1m/s±1个字

②100ms以上 ±0.2m/s±1个字

c) 电 流: 量程 20.00A 分辩率0.01A

d) 输出电源: DC30~250V数字可调/20A(瞬时工作)

e) 外形尺寸: 360mm(L)×280mm(W)×300mm(H)

f) 重 量: 9kg

四、性能特点

(1)时 间:12个断口的固有分、合闸时间,同相同期、相间同期。

(2)重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。

(3)弹 跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸幅值。

(4)速 度:刚分、刚合速度,zui大速度,时间-行程特性曲线。

(5)行 程:总行程,开距,超行程,过冲行程,幅值。

(6)电 流:分、合闸线圈的分、合闸电流值、电流波形图。

(7)动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。


五、功能特点
功能
(1) 合(分)闸顺序 (12)超行程
(2) 合(分)闸zui大时间 (13)过行程
(3) 三相不同期 (14)刚合(分)速度
(4) 同相不同期 (15)zui大速度
(5) 合(分)闸时间 (16)平均速度
(6) 动作时间 (17)金短时间
(7) 弹跳时间 (18)无流时间
(8) 弹跳次数 (19)电流波形曲线(动态)
(9) 弹跳幅度 (20)时间行程速度动态曲线(ms)
(10)行程 (21)时间速度行程动态曲线(mm)
(11)开距
单位均为: 时间ms 速度 m/s 距离 mm

六、特点
(1)可做电动操作和手动操作;
(2)适应220KV电压等级以内各种高压断路器的机械动特性测试;
(3)可实测行程和自定义行程;
(4)能够实现断路器的单合、单分、合分、重合,重分操作;
(5)接线方便,操作简单,操作时只需一次合(分)动作便可得到合(分)全部数据,可选择保存50组数据,提供后期查询和上传电脑*保存,也可现场调阅打印所有数据及运动曲线图;
(6)采用汉字提示以人机对话的方式操作;
(7)数据准确,抗干扰性强,体积小,重量轻,美观大方;
(8)机内配有时钟电路,可显示当前年、月、日、时、分、秒,即使断电,也能自动保存设置数据及测试数据;
(9)机内带有延时保护功能,断路器动作后能自动切断动作电源,很好的保护了断路器设备和高压开关测试仪;
