GCBP-JS变频介质损耗测试仪

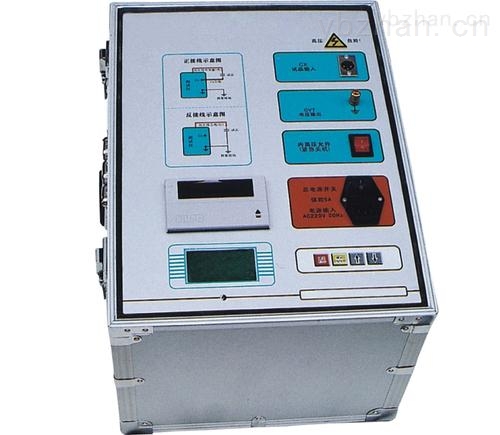

GCBP-JS变频介质损耗测试仪

简要描述:

GCBP-JS变频介质损耗测试仪采用了德国技术保护方式:高压短路保护、380V低压输入保护、CVT高低电压电流四限保护、防容升、防误操作等。

产品时间:2020-01-17

GCBP-JS变频介质损耗测试仪特点:

1.具有多种测量方式,可选择正/反接线、内外标准电容器、CVT测量(无需外接升压器,仪器内自带电源)、内/外试验电压进行测量。可C1/C2同时测量。
  2.变频介质损耗测试仪测量精确、重复性好:仪器具有很高有测试进度,介损测试的基本误差小于0.0005并且测试数据重复性极好。
  3.高压短路和突然断电时,食品能迅速切断高压,并发出警告信息。
  4.高压输出插痤,无外露,安全可靠
  5.高压绝缘导线:高压导线的绝缘程度不仅涉及到安全性,而且其对地泄漏直接影响到反接测试的准确度。本仪器高压输出导线采用特殊材料专门制作,能直接拖地使用。10KV输出时,对地无放电、无泄漏、无声响。
  6.大屏幕中文提示操作,RS232微机接口。仪器自带打印机,及时打印测试数据。
  7.抗能性能仪器采用独特抗震设计,可耐震,不损坏。
  8.携带方便:该仪器体积约为同类产品的70%,携带十分方便。

GCBP-JS变频介质损耗测试仪工作原理:

仪器测量线路包括一路标准回路和一路测试回路。

标准回路由内置高压稳定度标准电容器与标准电阻网络组成,由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差,并由之算出被测试品电容容值(CX)和其介质损耗(tgδ)。

数据采集电路全部采用高压稳定器件,采集板和采集计算机被铁盒完全浮空屏蔽,仪器外壳地屏蔽;另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术,加之计算机对数百个电网周期的数据进行处理,使测量结果稳定、精确、可靠。

仪器高压器的高压侧和测量线路都是浮地的,用户可根据不同的测量对象和测量需要,灵活地采用多种接地方式。如采用“正接线法”进行测量时,可将“E”点接地;而当采用“反接线法”进行测量时,可将“UH”点接地,而将E点浮空。

其余为本仪器。细线框内部分对仪器外壳随15KV工频高压5分钟,额定耐压10KV。仪器内附标准电容CN,名义值为50PF,tgδ≤0.0001,耐压10KV。高压变压器,额定输出功率为1KVA。

★“E”点为仪器内屏蔽与测量电缆的屏蔽层相连,不是大地,与仪器外壳也不连通!!!

使用方法:

安全操作注意事项

1、使用时必须将仪器接地端子可靠接地。

2、只有关闭仪器电源,试验电压选择开关置于“关”位置时,接触仪器的后部及其测量线缆与被试品才被试品才被认为是安全的。

3、仪器在测量时,严禁操作“试验电压”选择开关。

4、正接线法UH端为高电压,反接线法IX端为高电压,使用时必须根据实际情况,将带高压的线缆与地保持足够的距离,特种电缆在试验电压低于10KV时除外。

5、不得更换不符合面板指示值的保险丝管,(内部一只保险丝为0.5A)

6、使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。

7、操作键盘 自激-------自激电压选择。快测-------快速测量,无抗干扰功能。 抗扰-------抗干扰测量。 正接-------正接法测量。 打印-------在测试结果出来后,打印测试数据。 反接-------反接法测量。 起动-------起动高压,开始测量。 外接-------外接法测量。也用来选择外接标准电容的容量。 停止-------可以在测试过程中,中断测量。 打开电源,仪器首先自检(显示屏、光电通讯、内存、操作键、数模转换、电网频率),自检通过后,进入主目录。这时按屏幕提示即可完成测试。 进入测量状态后,用户随时可用“停止”键退出测量状态。 做正、反接测量时无须人工干预,测试线的接法与仪器操作测量方式相符,如使用正接法的接线方式,测试时,按“反接”键测量,也能得出结果,但该结果不真实可靠。 做外接方式测量时,中途会显示“请关闭外接高压!”并停一下,等候人工将外加高压关闭,关闭外高压后(必须关闭外高压),再按一次“起动”键才能完成测试。 如果外高压未关闭,则测试结果不真实。 外接标准电容的容量选择: “外接方式”时,按一次“外接”键,则显示的外接标准电容容量“XXXXpF”将改变,共八种容量供选择(zui后一种为厂家调试用,用户使用则无效)。 50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF. 应选择与外接标准电容相等的容量。如果使用的外接电容量特殊,可请生产厂家将该电容容量输入仪器中。如果选择的外接电容与实际不相等,则测量结果会受影响。

1、正接线法:

通电前,先将“试验电压”开关置于“关”位置。将UH端子用专用线缆的大铁夹(有UH标记),接至被试品高压端,将IX端子用另一根专用线缆的芯线线头(红色,有CX标记),接被试品CX低压端,它的屏蔽线头(黑色,有E标记)接地,如果试品低压端有屏蔽端子,可用导线将该端子与“E”连接后接地。 通电后,按“正接”键。选好的正接线方式:用“试验电压”开关选好电压:然后按“起动”键开始测试。

2、反接线法:

通电前,先将“试验电压”开关置于“关”位置,将UH端子接地,将UH端子接地,将IX的芯线(有CX标记)接至被试品CX的高压端。 通电后,按“反接”键, 选好反接线方式:用“试验电压”开关选好电压,然后按“起动”键开始测试。 特别注意:屏蔽“E”与IX电位接近,可接至被试品高压端的屏蔽或者悬空,绝对不能接地!!!否则,仪器内部高压器变压器输出端短路。

3自激法:

一体式电容式电压互感器(CVT)的电容分压器及中间变压器在油箱内部连接,一般无中压抽头,测量分压电容器C1或C2的介损和电容量时,就无法使用正接法或反接法,必须采用自激法,即利用中间变压器作为试验电源,低压励磁,将标准电容器CB分别和C1或C2串联,组成标准电容臂,接入仪器内,可分别测量电容C1和C2的介损和电容值。仪器可提供自激电压,面板上E1为AC 12V,E2为AC 16.5V,E3为AC 30V,接线如图六所示,具体操作如下:
⑴、电容式电压互感器二次接线端引出,插入本仪器自激电压两接线柱上,关闭“试验电压”开关至OFF,反复接“自激”键,根据中间变压器的变比,选择合适的自激电压。注:此时试验电压必须处于关的位置
⑵、按“起动”键,仪器进行测量,自激电压也同时加入CVT内部,中途显示“请关闭外接高压!”并停一下,此时可再按一次“抗扰”键,面板上E1(E2、E3)指示灯熄灭,即可关闭自激电压,然后再按“起动”键,稍候即可完成测试。
备注:①采用“自激法”测电容器的介损时,厂家规定小于0.2%,因为采用“自激法”测得的电容介损不只是电容分压器本身的介损,它包含了电容分压器的介损及电磁单元部分的介损,尤其当环境湿度较大时,端子板受潮,带来的影响将更大。“自激法”测量误差从理论上分析是存在的,但作为工程测量,缺陷检测是允许的。(建议在干燥处测量)
测量时,为了保证精度,所有测试线要求悬空。4外施高压法: 当被试品要求试验电压大于10KV时或试品容量大于60000pF时,可以外接高压进行测量,即不使用仪器内部高压器,而外接一台高压装置进行测量。 注意:外接高压法进行测量时,试验电压开关置于位置!调整好外接电压,然后起动”键开始测试。 通电后多接"外接"键,选好外接方式以及外接的标准电容容量,必须再将"试验电压"开关置于"关"位置!调整好外接电压,然后"起动"键开始测试。 外接高压法有多种接线形式,分述如下:㈠外施高压法内标准电容正接法当被试品的测试一端已经接地,而且它的电容量大于60000PF,可以使用外施高压反接法,外施高压法内外标准电容反接法的接线图如下(:试验电压必须小于10KV):

外施高压法内标准电容反接法 外施高压法外标准电容反接法该仪器为中文液晶显示,有中文汉字提示各类测试信息,当测试完成后,按“打印”键,打印测试结果。
