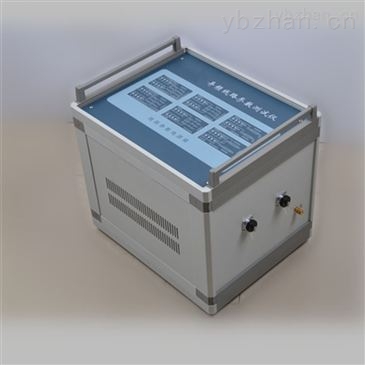

GCGPXZ-110A线路工频参数测试仪

GCGPXZ-110A线路工频参数测试仪

简要描述:

GCGPXZ-110A线路工频参数测试仪准确测量架空、电缆、架空电缆混合、同杆多回架设等的高压输电线线路的工频参数,包括:正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等。

产品时间:2020-01-17

GCGPXZ-110A线路工频参数测试仪准确测量架空、电缆、架空电缆混合、同杆多回架设等的高压输电线线路的工频参数,包括:正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等。利用三相自耦调压器和大容量隔离变压器提供测试电源,不用通过电力计量用的CT和PT作电信号变换,不用指针式的高精度电压表、电流表、功率表测量各个电参数,能自动显示,测试的结果,是传统使用9块表计方法效率的10倍!

GCGPXZ-110A线路工频参数测试仪产品用途
配合三相自耦调压器,和隔离变压器提供的测试信号电源。
1、准确测量:35~220 kV 高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设)的工频参数;
2、准确测量:35~220 kV 高压输电线线路的正序电容、零序电容;
3、准确测量:35~220 kV 高压输电线线路的正序阻抗、零序阻抗;
4、准确测量:35~220 kV 高压输电线线路的耦合电容、互感电抗。

技术参数

1)输电线路工频参数测试仪试验技术参数:

工作电源 AC 220V ± 10% ,1 A ,50 Hz
信号电源 信号电压 ,三相,AC 0 ~ 300 V ,50 Hz, (由选配的三相调压器提供)
信号电流 ,三相,AC 0 ~ 40 A(有效值) (由选配的三相调压器提供)

测量项目

正序电容

零序电容

耦合电容

正序阻抗

零序阻抗

互感电抗

阻抗角
测量范围50 µF 0.1 ~ 400Ω 0°~ 360°
测量分辨率0.1 µF 0.01 Ω 0.01°
测量准确度

<1µF时,±2% 读数,±0.01µF

≥1µF时,±1% 读数,±0.01µF

<1Ω时,±2%读数,±0.01Ω
≥1Ω时,±1%读数,±0.01Ω

± 0.3°(电压:0.2V~10V)

± 2°(电压:>10V)
外形/重量 313 × 261 × 237 mm ; / 重量:9 ㎏
使用环境环境温度:- 15℃ ~ 40℃ ;相对湿度:≤ 90%

备注:GCGPXZ-110A输电线路工频参数测试仪技术参数参考来源国标DL/T 1119-2010等,在输电线路工频参数测试仪试验现场,我公司技术工程师将现场为您提供指导,及输电线路工频参数测试仪的试验数据分析。
